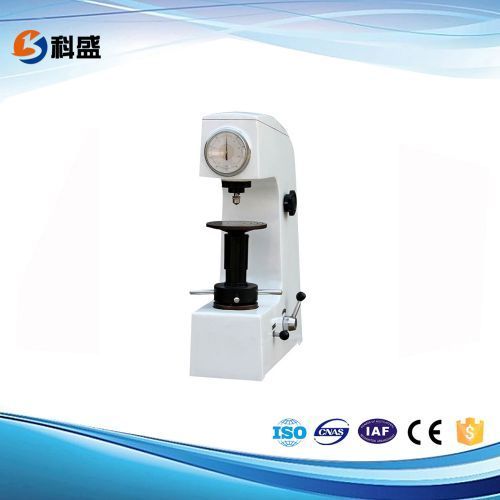

HR-150AⅡ型洛氏硬度计的使用方法

HR-150A是洛氏硬度计的一种型号，洛氏硬度计是一种测量仪器，开始是由由美国人洛克威尔(S.P.RocKwell和H.M.RocKwell)在1914年提出的，后他们在1919年和1921年两次对硬度计的设计进行了改进，奠定了现代洛氏硬度计的雏形。到1930年威尔逊(C.H Wilson)进行了更新设计，使洛氏硬度检测方法和设备更趋完善，一直沿用至今。那么，HR-150A洛氏硬度计怎样使用呢?下面就一起来看看吧。

HR-150A洛氏硬度计的使用方法：

1、试验前，先将硬度计右侧上方载荷手轮指示值150kg、100kg、 60kg对正红点位置，测HRC值时红点对应150kg，测HRA时红点对应60kg，测HRB时红点对应100kg(此时压头应换成钢球压头)。

2、将擦干净的标准硬度块或试样放在擦干净的工作台上，顺时 针旋转丝杆手轮，缓慢上升，将硬度块或试样顶起主轴(压头)，加上初载，指示器小指针由黑点到红点处为初载，此时大指针转三圈，使大指针朝上为止，大指针允许相差±5个刻度，若超过5个刻度，此点应作废，重新试验。

3、旋转指示器(表盘)外壳，使C、B之间长刻线与大指针对正。

4、拉动加荷手柄(硬度计右侧下方前手柄)，施加主实验力，这 时指示器的大指针按逆时针方向转动，经过4-8秒的转动停下来后，即可将卸荷手柄(硬度计右侧下方后手柄)推回，卸除主试验力。注意试验力的施加与卸除，均需缓慢进行。

5、在指示器上读数并记录，采用金刚石压试验时，按表盘外圈 的黑字读取，采用钢球压试验时，按表盘内圈的红字读取。一般情况下，在试样测四个点硬度值，DIYI点硬度值不计，取后三点硬度值的平均数为该试样的硬度值，特殊情况按技术要求。

6、反时针转动丝杆手轮，使试样下降再移动试样，接着按以上 ②～⑤过程测试第2点，第3、4……点，两点测试压痕应大于4～5毫米。

7、试样高度大于100毫米时，必须将丝杆外塑料保护套拿掉， 以避免将工作台顶起，影响测试结果，测试后再将其套上，以保护丝杆免受灰尘侵袭。

8、定期在丝杆与丝杆手轮接触面注入少量机油，丝杆顶面和工 作台上端及接触面擦净。试验时，注意不要将工作台面划伤，以免影响测试结果，如有毛刺应用油石打光。

9、移动或上升时应避免撞击压头，压头损坏应及时更换压头， 以保证正常使用。

10、若施加主试验力时，指示器指针开始转动很快，然后缓慢转 动，说明缓冲器内机油太少了，此时，可掀起缓冲器上端的毡垫，缓慢地注入清洁的20#机油，同时多次拉推右侧下方的前后手柄，使活塞上下移动多次，以排出缓冲器内的空气，直到活塞沉底时没有气泡，只有油从上面溢出为止。

11、硬度计长时间不用时，应用防尘罩将仪器盖好。

HR-150A洛氏硬度计的使用方法?通过上面内容的介绍，现在大家已经有一定的了解了吧。HR-150A洛氏硬度计，利用洛氏测量原理，有结构刚性好,操作简单，示值稳定的特点，适用于硬质合金、碳钢等。
