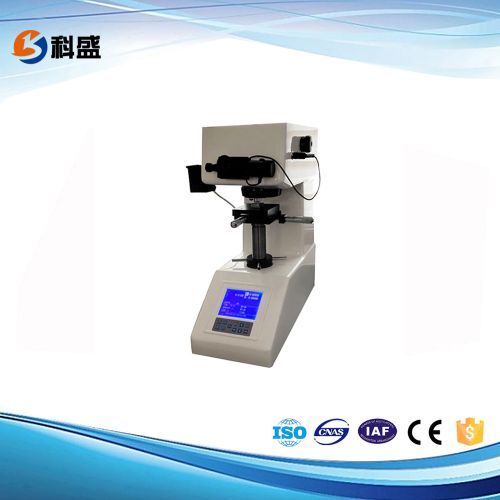

HVS-1000A型数显显微硬度计数字式压痕测量、精密读数测微计,材料强度、热处理、碳化层、脱碳层和淬火硬化层的深度,适用于平行平面和微小零件及超薄零件的精密维氏测量。那么,HVS-1000A型数显显微硬度计如何使用呢?下面就一起来了解下吧。

HVS-1000A型数显显微硬度计如何使用,你了解吗

HVS-1000A型数显显微硬度计使用方法:

(1) 转动试验力变换手轮,使试验力符合选择要求。旋转试验力变换手轮时,应小心缓慢地进行,防止过快产生冲击。

(2) 打开电源开关(22),指示灯(21)及光源灯(10)亮。LCD屏上显示此时试验力变换手轮所指示的试验力,并显示94年8月8日初始化日期。

(3) 这时光标在94年下显示,按下[TIME+]或[TIME-]键,可递增或递减,每按一次递增或递减5个数字。年份选择后,按下[SPECI]键选择月份,这时光标在8月下显示,数次按下[TIME+]或[TIME-]键选择月份.再按下[SPECI],这时光标在8日下显示,如上所述选择日期。当测试结果输出打印时,相应打出所键入的年月日期。如不需打印日期时,可连按三次[SPECI]键。

(4) 日期键入后,LCD屏上显示D1、D2、HV、N等字母,即表示仪器己进入工作状态。

(5) 转动物镜、压头转换手柄(16),使40X物镜(18)处于主体前方位置。(光学系统总放大倍率为400×,处于测量状态。)

(6) 将标准试块或试样安放在试台上,转动旋轮(20)使试台上升。眼睛接近测微目镜观察。当试样离物镜下端2~3mm时,在目镜的视场中心出现明亮光斑,说明聚焦面即将来到,此时应缓慢微量上升,直至在目镜中观察到试块或试样表面的清晰成像,这时聚焦过程完成。

(7) 如果在目镜中观察到的成像呈模糊状或一半清晰一半模糊,则说明光源中心偏离系统光路中心,需调节灯泡的中心位置。如果视场太暗或太亮可通过操作面板(6)上的软键调节光源强弱。

(8) 如果想观察试块或试样上的较大视场范围,可将物镜压头转换手柄逆时针转至主体前方,此时,光学系统总放大倍率为100X,处于观察状态。当转换1OX和40X物镜时聚焦面有微量变化,可微调升降丝杆进行聚焦。

(9) 将转换手柄逆时针转动,使压头主轴处于主体前方,此时压头(1)与聚焦好的平面之间间隙约为0.4~0.5mm。当测量不规则的试样时要小心,防止压头碰及试样,损坏压头。

(10) 根据试验要求在操作面板上键入试验力延时保荷时间,每键入一次变化为五秒,[十]为加,[-]为减。

(11) 按下操作面板(6)上的[START]键,此时加试验力,[LOADING] LED指示灯亮。

(12) 试验力保持阶段时,延时[DWELL]LED亮,此时LCD屏上T按所选择时间倒计数,延时时间到,试验力卸除,卸试验力(UNLOADING)LED亮。在LED未灭前,不要转动压头测量转换手柄,否则会影响压痕测量精度,甚至损坏仪器。

(13) 将转换手柄顺时针转动,使40X物镜处于主体前方。这时就可在测微目镜中测量对角线长度。

(14) 先将测微目镜右边的鼓轮顺时针旋转,使目镜内观察到的两刻线相近移动。当两刻线边缘相近时,透光缝隙逐渐减少,当两刻线间处于无光隙的临界状态时,按下[CL]键清零。

(15) 转动左侧鼓轮使鼓轮左边刻线对准压痕一角,再转动右侧鼓轮,两刻线分离,使右侧刻线对准压痕另一角。当刻线对准压痕对角线无误时,就按下测微目镜下方的按钮输入,并在显示屏的D1后显示。

(16) 当右侧鼓轮转动时,LCD屏上D1后的数字闪烁,表示结果还未输入,当结果输入后就不再闪烁,光标转入D2。按上述要求,再次测定另一对角线长度。此时LCD屏HV硬度值就同时显示。注: 压痕会由于样品的表面粗糙不平或平整度差异或多或少地发生变形,所以测量对角线应在两个垂直方向上进行,取其算术平均值。( 当进行努氏硬度试验时,只需测试长对角线长度,HK硬度值就立即显示。)

(17) 本次测量完成后,才能进行下一次试验。如果本次测量结果不满意,可重复进行测量或按[SPECI]、[RESET]复位键重新进行试验。( 此时测微目镜刻线需重新对零 )

(18) 当LCD屏显示测量次数N≥1时,可按[SPECI]、[PRI]打印键,测试结果从打印机(24)中打印输出。次试验结果(N=O)不予打印。

(19) 当在目镜中观察到压痕太小或太大影响测量时,需重新选择试验力,转动试验力变换手轮,使试验力符合要求,这时应按下[SPECI]和[RESET]键,LCD屏就显示所选试验力。此时,测微目镜刻线应重新对零。

HVS-1000A型数显显微硬度计如何使用?上面的内容就是针对这个问题做的详细的介绍,希望能给大家带来一定的帮助。HVS-1000A型数显显微硬度计内置打印机、高精度光学测量系统,中英文界面转换,试验过程自动化,操作简单,无人为操作误差,可选配努氏压头进行努氏硬度试验。
