布氏硬度计在做测试前需要注意的事项

点击: | 发布时间:2021-03-25 16:20:31

布氏硬度计可用于测定铸件、退火钢、正火钢、有色金属及软合金的布氏硬度。它的应用范围广,适合于平行平面的精密测量,而且曲面测量稳定可靠。通过对产品的硬度测量可以分出不良品和合格产品,可以改善和提高产品的合格率,对产品质量起到了把关作用,对于生产企业有着重大的意义。下面我们介绍一下布氏硬度计在做测试前需要注意的事项:

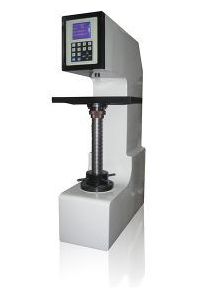

布氏硬度计在做测试前需要注意的事项

一、布氏硬度试验一般在10~35℃的室温进行即可,如果有对温度要求严格的试验(视乎材料对温度的敏感性),试验温度应为23℃±5℃。

二、试验力的选择应保证压痕直径在0.24D~0.6D之间。试验力-压头球直径的平方的比率鞋(1.02F/D2比值)应根据材料和硬度值选择。

三、为了保证在尽可能大的有代表性的试样区域试验,应尽可能选取大直径的压头;当试样尺寸允许时,应优先使用直径为10mm的球压头进行试验。

四、使压头与试样表面垂直接触,垂直于试验面施加试验力,加力过程中不应有冲击和震动,直至将试验力施加至规定值。

五、试验力保持时间为10~15秒。对特殊材料,试验力保持时间可以延长,但误差应在±2秒。

六、任一压痕中心距试样边缘距离,至少为压痕平均直径的2.5倍。贵阳肿瘤医院 相邻压痕中心间的距离至少为压痕直径的3倍。应在两相互垂直方向测量压痕直径,用两个读数的平均值计算布氏硬度。(或按GB/T 231.4查得布氏硬度值)

七、布氏硬度试验范围上限不大于650HBW 。

在用布氏硬度计做的试验时由于压痕边缘的凸起、凹陷或圆滑过渡,会使压痕直径的测量产生较大误差,因此要求操作者具有熟练的试验技术和丰富经验,一般在做布氏硬度试验时都会要求由专门的实验员操作。

上一条:如何排除布氏硬度计在使用过程中出现的故障 下一条:布氏硬度计结构试验原理及特点
